Ce este răcirea cu imersiune?
Pentru a explica în termeni simpli, răcirea cu imersiune se realizează prin scufundarea hardware -ului (echipament montat pe raft) într -un lichid conductiv non - (cunoscut sub numele de dielectric) pentru a -l răci, mai degrabă decât să circule cu aer rece sau prin acesta. Lichidul este circulat prin schimbătoare de căldură rece pentru a menține temperatura scăzută.
În urmărirea unui gestionare eficientă a căldurii, în special în puterea ridicată - - aplicații de densitate precum centrele de date, răcirea de imersiune a apărut ca o soluție revoluționară. Printre variantele sale, faza unică - și două tehnici de răcire a imersiunii -} iese în evidență, fiecare cu propriul set de caracteristici, avantaje și limitări.
Principiul de lucru de bază: o diferență fundamentală în transferul de căldură
Răcire de imersiune cu o singură fază
În răcirea de imersiune în fază {-}, lichidul de răcire rămâne într -o singură stare (de obicei lichidă) pe tot parcursul procesului de transfer de căldură. Căldura este transferată de la componentele fierbinți (cum ar fi serverele dintr -un centru de date) la lichid de răcire, în principal prin convecție. Există două moduri comune de a conduce această convecție: naturală și forțată.
Convecție naturală: Când componentele electronice încălzesc lichidul de răcire înconjurător, lichidul de lângă componente devine mai cald. Deoarece lichidele mai calde sunt mai puțin mai dense decât cele mai reci, ele cresc. Lichidul mai rece din periferie se deplasează apoi pentru a înlocui lichidul mai cald, creând o buclă de circulație naturală. De exemplu, în unele aplicații de densitate -} {- în care simplitatea este esențială, convecție naturală - bazată pe un singur bazat pe - răcirea imersiunii în fază poate fi eficientă. Cu toate acestea, rata de transfer de căldură în convecția naturală este relativ scăzută, deoarece depinde doar de diferențele de densitate cauzate de variațiile de temperatură.
Convecție forțată: Pentru a îmbunătăți capacitatea de răcire, o pompă este adesea folosită în sisteme de imersiune de fază unică -. Pompa obligă lichidul de răcire să circule mai rapid în jurul componentelor. Coolent de răcire este împins spre componentele fierbinți, absoarbe căldura și apoi este direcționat către un schimbător de căldură. Aici, căldura este transferată într -un mediu de răcire secundar, de obicei apă, iar lichidul de răcire răcit este recirculat. Această metodă poate crește semnificativ coeficientul de transfer de căldură în comparație cu convecția naturală, ceea ce o face adecvată pentru aplicațiile cu sarcini de căldură mai mari, precum multe centre de date moderne.
Răcire cu imersiune în două faze
Două - fază de răcire de imersiune are puterea schimbării fazei pentru a transfera căldura. Lichidul de răcire utilizat în aceste sisteme are un punct de fierbere relativ scăzut. Când componentele fierbinți încălzesc lichidul de răcire, atinge punctul său de fierbere și începe să se vaporizeze. Această schimbare de fază de la lichid la vapori absoarbe o cantitate mare de căldură, cunoscută sub numele de căldură latentă a vaporizării.
Pe măsură ce lichidul de răcire se vaporizează, vaporii rezultate se ridică în partea de sus a incintei. Aici, vine în contact cu un condensator, care este de obicei răcit de un lichid de răcire secundar (cum ar fi apa). Vaporii se condensează înapoi într -un lichid, eliberând căldura latentă pe care a absorbit -o în timpul vaporizării. Lichidul condensat apoi se scurge înapoi în partea de jos a incintei, unde poate absorbi mai multă căldură din componente, completând ciclul. Utilizarea căldurii latente în două - răcirea de imersie în fază permite rate de transfer de căldură extrem de mari, ceea ce o face bine - potrivită pentru aplicații cu densități de putere extrem de mari, cum ar fi High - clustere de calcul de performanță și unele configurații avansate ale serverului în centrele de date.
Structura sistemului și complexitatea: simplitate vs. complicație
Diferența principiilor de lucru dictează direct arhitectura sistemului.
Single - Sisteme de fază:Au o structură relativ simplă. Componentele de miez includ rezervorul, pompa de circulație, schimbătorul de căldură (CDU) și un răcitor uscat extern. Este un sistem de buclă hidraulică închis. Fără provocările gestionării schimbării și presiunii de fază, sistemul este mai stabil, iar proiectarea și întreținerea acestuia sunt mai simple.
Două sisteme de fază -:Sunt mai complexe. Acestea trebuie să includă un sistem precis de condensator pentru a transforma vaporii în lichid. Întregul rezervor trebuie să fie sigilat ermetic pentru a gestiona presiunea internă și echilibrul de vapori, necesitând calificări mai mari de presiune și integritate de etanșare, ceea ce crește costurile de proiectare și fabricație.
Performanță și eficiență: puncte forte diferite
Ambele sunt soluții de gestionare termică extrem de eficientă, dar excelează în diferite domenii.
Single - Sisteme de fază:Oferiți performanțe de răcire extrem de stabile și previzibile. Deoarece lichidul de răcire are un punct de fierbere ridicat, evită fierberea locală. Transferul de căldură depinde de capacitatea și debitul specific de căldură a fluidului. Prin optimizarea proiectării fluxului și a puterii pompei, temperaturile componente pot fi controlate cu precizie peste punctul de rouă, eliminând complet riscul de condensare. Acest lucru le face ideale pentru scenarii care solicită o stabilitate extremă a temperaturii.
Două sisteme de fază -:Excel la manipularea fluxurilor de căldură extreme instantanee pe perioade de timp foarte scurte. Procesul de schimbare a fazelor absoarbe semnificativ mai multă energie (căldură latentă) decât căldura sensibilă, permițându -i să îndepărteze rapid căldura „izbucnirii” din chipsuri. Teoretic, au un avantaj în limitele de răcire la nivel -}. Cu toate acestea, stabilitatea sistemului lor poate fi mai susceptibilă la modificări ale condițiilor ambientale (de exemplu, temperatura apei condensatorului).
Operații și costuri (OPEX): Considerații cheie pentru utilizarea termenului -
Pierdere de răcire:
Sisteme de fază single -: Experimentează practic pierderea zero. Lichidul de răcire cu punct de fierbere ridicat are o volatilitate foarte mică. Necesită doar o completare inițială și verificări periodice, ceea ce duce la costuri operaționale foarte mici.
Două sisteme de fază -: experimentați pierderi minore continue. Deși rezervorul este sigilat, low - fierbere - răcire de punct se evaporă ușor și se pierde în timpul întreținerii atunci când capacul este deschis. Acest lucru necesită top periodic, scump - UPS, cu lichid de costuri specializat, ridicat -.
Comoditate de întreținere:
Sisteme de fază unice -: oferă un avantaj clar. Serverele pot fi ridicate direct din baie pentru întreținere, cu picurare minimă. Lichidul este ușor de curățat, iar componentele sistemului sunt adesea piese industriale standard, ceea ce face ca întreținerea să fie mai puțin solicitantă din punct de vedere tehnic.
Două sisteme de fază -: implică mai multă întreținere greoaie. Deschiderea rezervorului duce la evaporarea semnificativă a fluidului, creșterea costurilor și potențialelor preocupări de mediu. De asemenea, complexitatea sistemului necesită adesea tehnicieni specializați pentru deservire.
Cum să alegi?
| Caracteristică | Răcire de imersiune cu o singură fază | Răcire cu imersiune în două faze |
|---|---|---|
| Principiul de lucru | Folosește căldură sensibilă la lichid, fără schimbare de fază | Utilizează căldură latentă lichidă, vaporizare - schimbarea fazei de condensare |
| Complexitatea sistemului | Arhitectură scăzută, mai simplă, întreținere mai ușoară | Ridicat, necesită condensator, cerințe ridicate de etanșare |
| Performanță de răcire | Stabil, controlabil, previzibil | Manipulare superioară a căldurii tranzitorii, mai bine pentru șoc termic |
| Pierdere de lichid de răcire | Foarte scăzut/Nici unul, OPEX scăzut | Pierdere continuă, costuri mari de reumplere |
| Întreţinere | Foarte convenabil, serverele sunt ușor de servit | Complex, întreținerea duce la pierderi de lichide |
| Aplicație ideală | Centre de date, calcul AI, calculatoare de margine, stocare de energie - mare - Desfășurare la scară Prioritizând stabilitate, fiabilitate, TCO scăzut | Supercomputing, cipuri HPC extreme - domenii de frontieră de nișă care urmăresc performanța maximă de vârf |
Pentru marea majoritate a clienților întreprinderi care caută o fiabilitate ridicată, costul total scăzut al proprietății (TCO) și ușurința implementării la scară -} și a funcționării zilnice, răcirea de imersie cu o singură - este alegerea mai matură, economică și practică. Echilibrează perfect performanțele de răcire extremă cu fezabilitatea industrială.

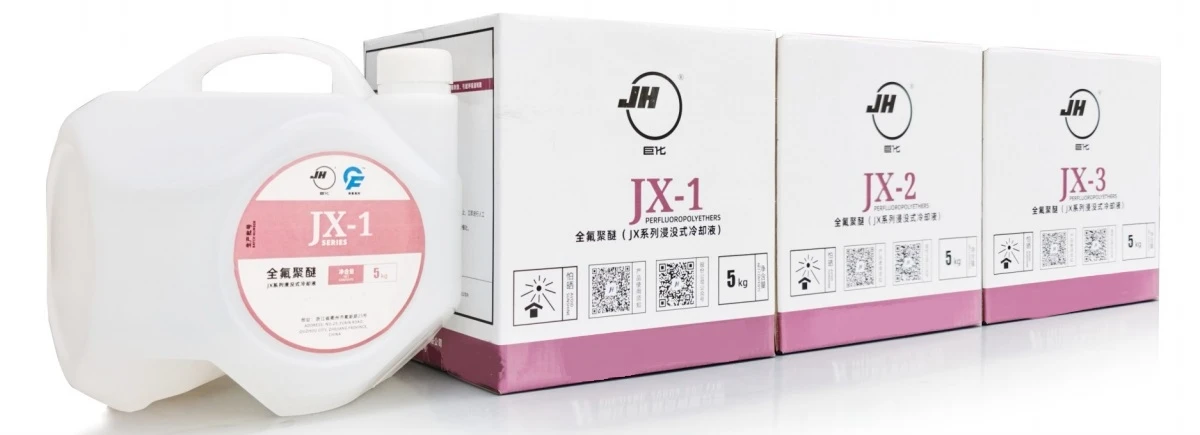

Seria JX Single - Fluid de răcire de imersiune în fază, furnizat de compania noastră, este construit pe această filozofie. Prin formularea inovatoare a lichidului de răcire, oferim un cheie, eficient, fiabil și îngrijorare - soluție de răcire verde gratuită pentru a alimenta infrastructura de calcul într -o nouă eră.
Pentru întreprinderile care caută fluid de răcire cu imersiune cu o singură fază, compania noastră oferă prețuri competitive, ofertă fiabilă și asistență tehnică. Contactați -ne astăzi pentru mai multe detalii!
